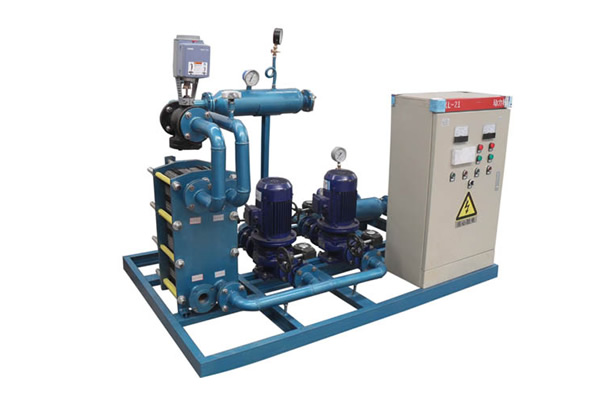

山西板式換熱器換熱機組的安裝注意事項

1．與板式換熱器換熱機組相連的熱源、室外熱網、采暖系統必須經過施工安裝驗收合格 后，且整個 系統暢通無泄漏，換熱機組方可進行調試。
2．啟動板式換熱器換熱機組補水系統，對系統注入經處理后的軟化水，并且同時對整個系統進行 排氣，確保達到設定壓力，并充分排氣后可進入下一程序。在以上程序中要保證 一次熱源供應處于關閉狀態。
3 ． 先確保二次管路循環泵吸入口閥門均為開啟狀態 ， 出口閥門處于關閉狀態 。 啟動小循環泵 ， 觀察電機轉向是否正確 ， 待水泵運轉平穩后逐步開啟泵的出口閥 。 此時觀察泵的電流、電壓、噪音是否正常。
4．此時對二次系統進行巡檢，檢查二次管線有無泄漏、終端用戶是否正常。 同時對二次管網進行動態排氣，檢查補水定壓系統是否可靠運行。試運行在48 小時以上。在此過程中，可切換另一臺循環泵，并檢查轉向、電流、電壓、噪音 是否正常。如果一切正常，可進行自動變頻試運行。
5．在二次系統壓力趨于穩定后再逐步開啟熱介質閥（一次側）。以上過程采 取手動狀態下進行調試，檢查二次超壓泄水系統是否正常，并對運行溫度、壓力 進行設定。運行正常后再切換到自動狀態，檢查各控制環節是否有效動作，對運 行參數進行校驗并記錄。
6．此時機組可進入無人值守工作狀態，在此期間，只需派巡檢人員對各換熱 站進行巡視。
7．停運時先關閉熱介質（一次側）閥門，三分鐘后再停運循環泵，關閉供回 水（二次側）閥門。
8．冬季停運使用時要采取防凍措施，防止凍壞設備。
9 ． 換熱機組在允許的溫度 、 壓力內運行 ， 對較大的換熱機組應定期維修清洗， 必要時更換密封墊片（對于板式換熱器的維修詳見板式換熱器的說明書）。
10．對電器控制系統調試與溫控系統調試必需按電器圖紙和說明進行調試， 必要時與廠家聯系。 11．對溫控系統，各種傳感器發現損壞要及時與廠家聯系。

山西板式換熱器換熱機組的運行與維護；

一．山西換熱器機組設備啟動及注意事項

1.山西換熱器換熱機組系統的補水：系統補水的操作步驟:首先,檢查補水箱內的水位是否正常及水源是否正常。第二,先閉合控制柜內主電源斷路器,后閉合分項空氣開關。第三,設定控制器的工作參數。第四,檢查補水泵以保證補水泵能正常啟動。第五,打開補水泵排氣裝置,連續出水后關閉排氣裝置。第六,在控制柜面板上啟動補水泵,待補水泵運轉平衡后徐徐開啟補水泵出口閥門,使補水泵出口壓力與補水泵揚程一致。

2.山西板式換熱器換熱機組開啟循環泵：首先,開啟循環水泵前,必須進行檢查,以保證循環水泵能正常啟動。第二,確認泵體內有水,點動循環泵,檢查電機轉向。第三,待系統補水穩定后,在控制柜面板上啟動循環泵,循環泵運轉平穩后再開啟出口閥門。此時觀察循環泵運行參數應符合規范。如果有過載情況應適當關小循環泵出口閥門,使運行電流保持在額定范圍之內。

3.開啟機組一次網閥門：二次網管道運行穩定后,開啟機組一次網閥門。通過換熱器一次網與二次網介質進行換熱。應該先開啟機組一次回水閥門,再緩慢開啟供水閥門。

4.山西板式換熱器機組運行注意事項：

(1)每次開機前應檢查控制柜中的電氣接線是否安全可靠。

(2)開泵前放盡泵腔內的空氣。

(3)嚴禁水泵無水運行。

(4)系統補水時,應對換熱器排氣,防止由于進入空氣氣壓較大,造成換熱器泄漏。

(5)盡可能做到關閉循環泵出口閥門起泵,起泵后緩慢開啟出口閥門。

二、山西板式換熱器換熱機組運行中常出現的設備故障和問題

1.換熱器的堵塞與泄漏。我們一般采用占地面積較小而換熱效能較好的板式換熱器。換熱器內水垢、雜質會造成堵塞,故障表現為換熱器前后壓損增大,應該及時拆卸清洗。換熱器的泄漏一般為超壓所致,解決的辦法是停止供暖,拆開板式換熱器對受損的墊片進行更換。

2.水泵發生的故障

2.1 水泵的出水量不穩定。水泵的出水量不穩定原因有：水泵進口壓力太低,泵入口和水泵部分被雜物堵塞,水泵吸入空氣。

2.2 水泵運行但是不出水。水泵運行但是不出水原因

有泵入口和水泵被雜物部分地堵塞,泵入口或者水泵里有氣體,電機的轉動方向錯誤。采暖季設備運行期間,補水泵常發生汽蝕現象(水泵頻繁補水）泵內進入空氣,造成水泵不出力),只需停補水泵排氣處理。

2.3 軸封損壞泄漏。水泵空轉極易造成軸封損壞泄漏。

2.4 水泵噪音。水泵出現汽蝕作用;水泵不能自由轉動(摩擦阻力) 因?yàn)樗幂S的位置錯誤;水泵中出現異物。發生以上情況都會造成泵體有噪音。

2.5 電機啟動器過載偶爾斷開。過載設置太低;供給電壓周期性過低或者過高造成。換熱站一般都設有備用水泵,如果當正在運行的泵發生故障,只需將備用泵投入使用。同時對出現故障的水泵搶修。 3.自動控制系統發生故障

3.1變頻器的故障。變頻器常見的故障有過流、短路和反轉等。過流一般是因?yàn)殡姍C(jī)軸承磨損嚴重

負荷太大。短路一般由于電機線圈已燒壞。反轉一般出現在初的安裝時，當電線反接時電機會反轉變頻器會給出故障提示。

3.2 接觸器的故障。當系統漏水或其它原因造成循環系統壓力過低時，微機控制接觸器動作啟動補水泵給

系統補水,當系統壓力達到時,微機控制接觸器動作停止補水。

4.管道突然失壓。管道突然失壓的原因有2種可能,一是室內管道破裂,二是泵房無法補水或循環泵突然停機,應先檢查泵房?jī)?nèi)是否有故障,然后再檢查室內管道的破損。

5.換熱站停電、停水處理

5.1 停電的處理。預知停電通知,應做好停電前的準備工作。停電時循環水泵一般會自動停轉,來電后再人工啟動。(為了安全起見,所有電機均無來電后自動啟動的功能,均需人工啟動)換熱站突然停電,運行設備有電器保護。停電后應及時關閉一次網進出口閥門,為了防止一次網水溫過高造成板式換熱器損壞。

5.2換熱站停水的處理。換熱站停水后,應根據儲水水箱水量及管網失水量,決定是否停運補水泵,保證補水水量充足。當二次網壓力不穩定時，應及時停運循環泵,保證設備安全穩定。待來水后,及時恢復設備啟運。在供暖嚴寒期,由于停電、停水造成設備停運后,應對室外管網做必要的保護措施,以防止管道凍裂。

三、山西板式換熱器換熱機組設備的清洗與養護

1.換熱器的清洗板式換熱器一般經過長時間的運行后需定期清洗,一般為1年清洗一次,時間選在供暖期結

束后或新供暖期開始之前。一般多采用人工與化學藥劑相結合的方法。在運行期間,根據實際需要對換熱器進行清洗。

2.除污器的清洗一次網除污器作為一次網主管道上的優先個設備,如果除污器長時間得不到清洗,除污效率就會下降,就會使帶著泥沙的水進入除污器后的板式換熱器內,造成板式換熱器堵塞。二次網除污器也應該及時清洗防止板式換熱器堵塞,同時減小換熱站站內壓力損耗,提高供熱質量,節約電能。還有機組設備上的Y型過濾器都應該及時清洗。我們可根據除污器前后壓力判定是否堵塞。一般供暖期1個月清洗1次,非供暖期2～3個月清洗1次。（也可以根據具體實際定期清洗）

3.電機設備的保養，電機水泵等設備的外表面,每2年需刷一遍防護漆,對于電機的軸承,水泵的軸承,當夏季不運轉時,加一次油,冬季供暖期運轉時，視情況每20～30天加油一次,油加少了,軸承磨損加快,油加的多了,影響線圈的散熱,嚴重時能燒壞電機。

4.管道的養護。管道的養護在非供暖期內,提倡用濕式保養法,在管內注滿水,使管內的內壁減少與空氣的接觸,防止氧化,減少腐蝕。
